| Расположение нанесения |
на переднюю или заднюю поверхность объекта |
| Тип нанесения | пневмоперенос с помощью поворотного кронштейна |
| Модули: | |
| Стойка из нержавеющей стали | |
| Печатный модуль | |
| Модуль переноса этикеток | |
| Датчик обнаружения продукта с креплением |

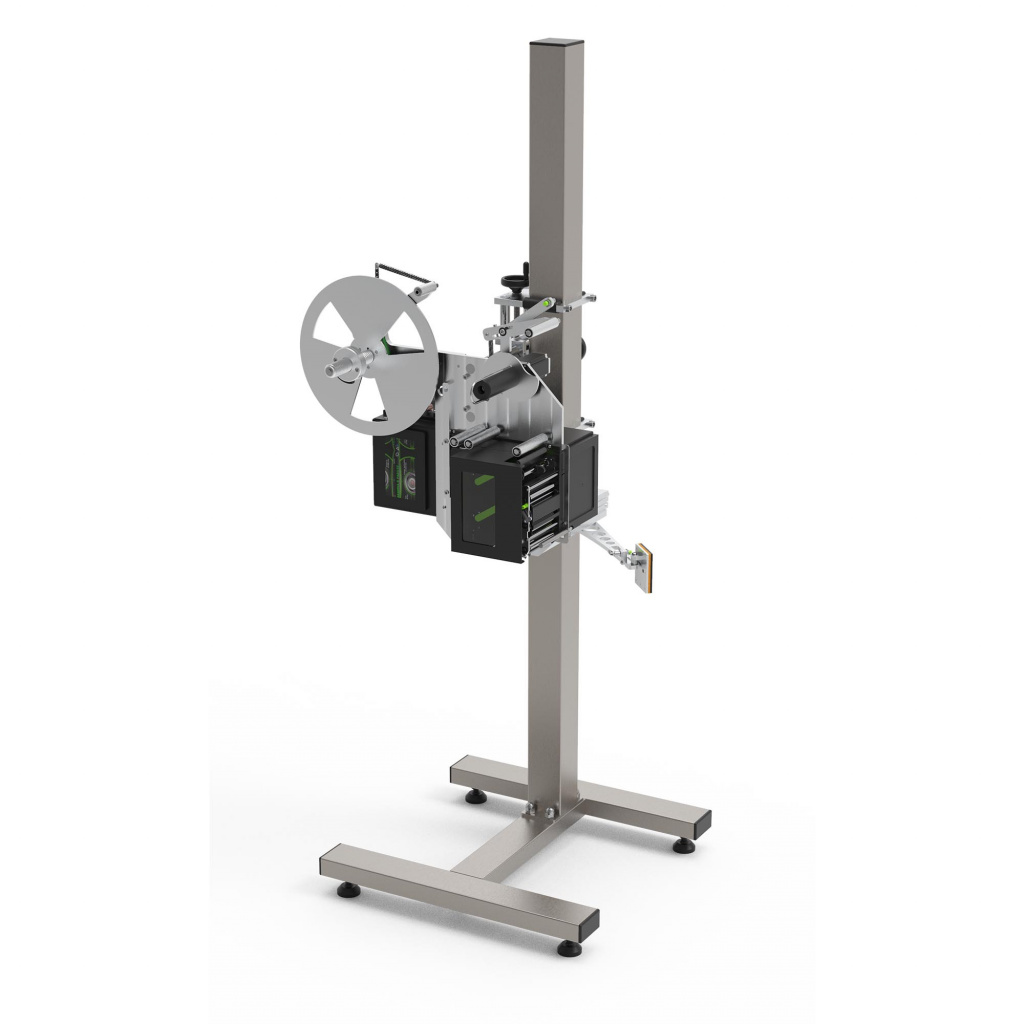

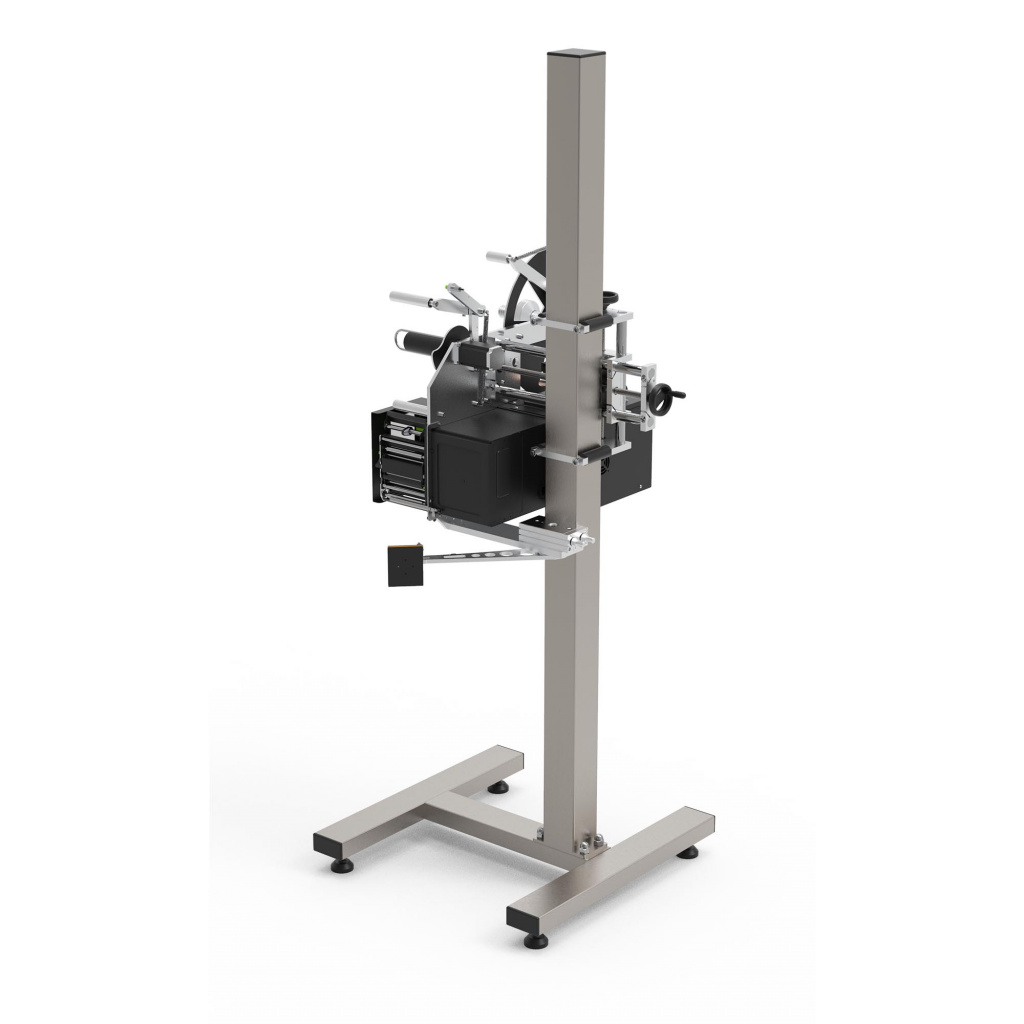

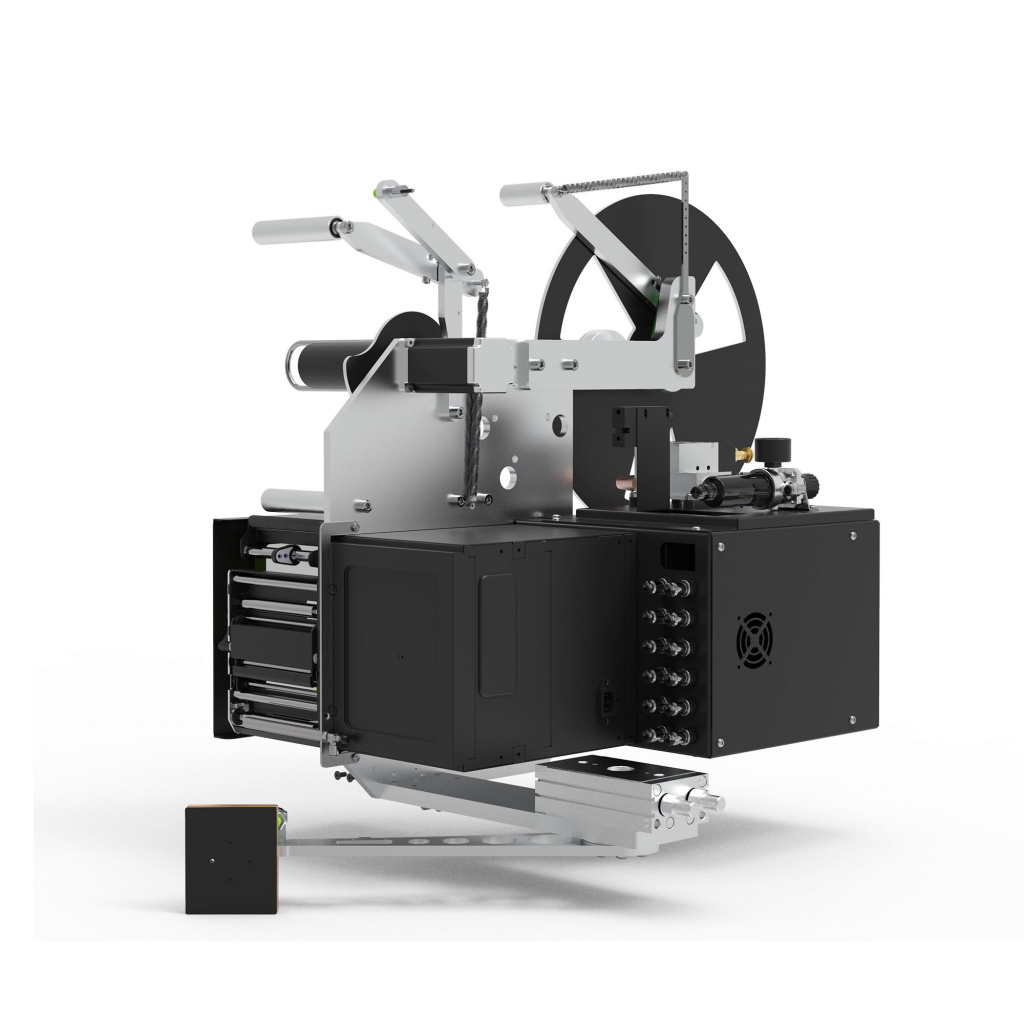

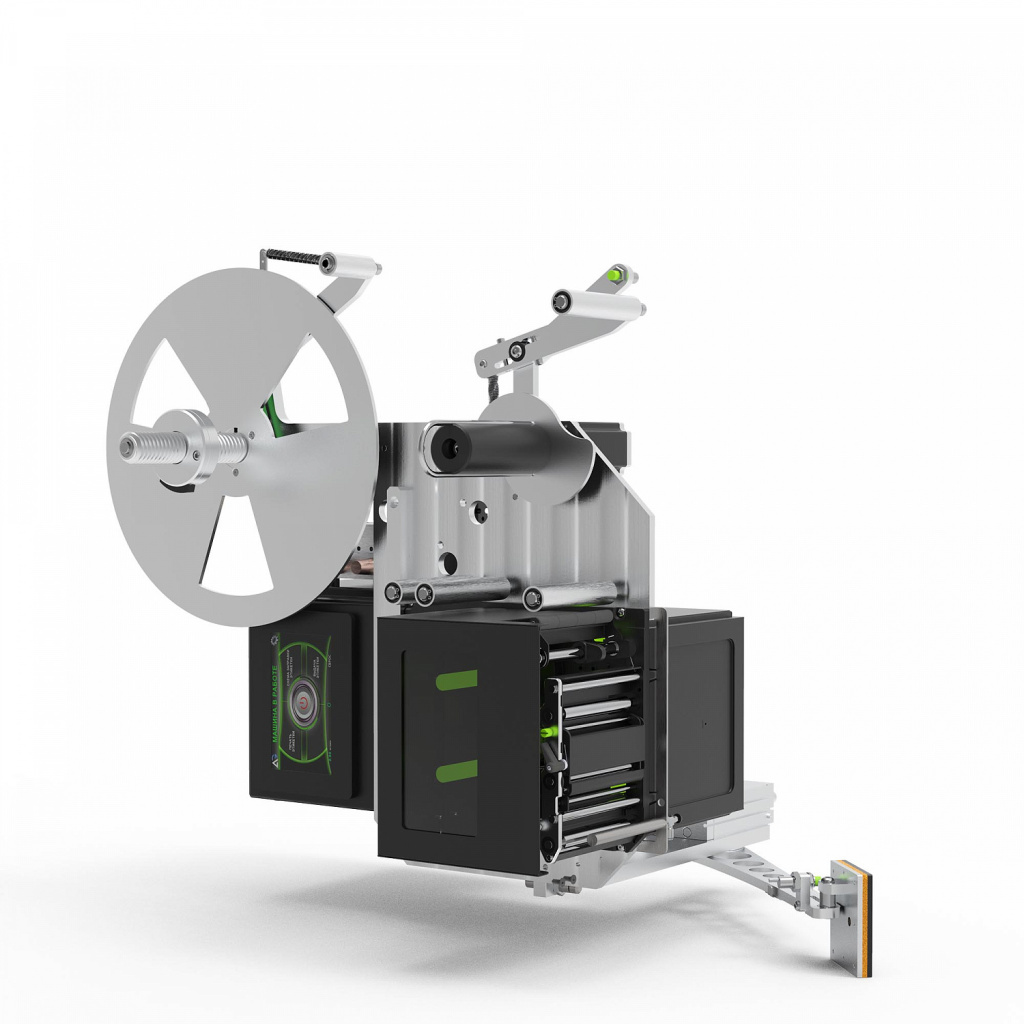

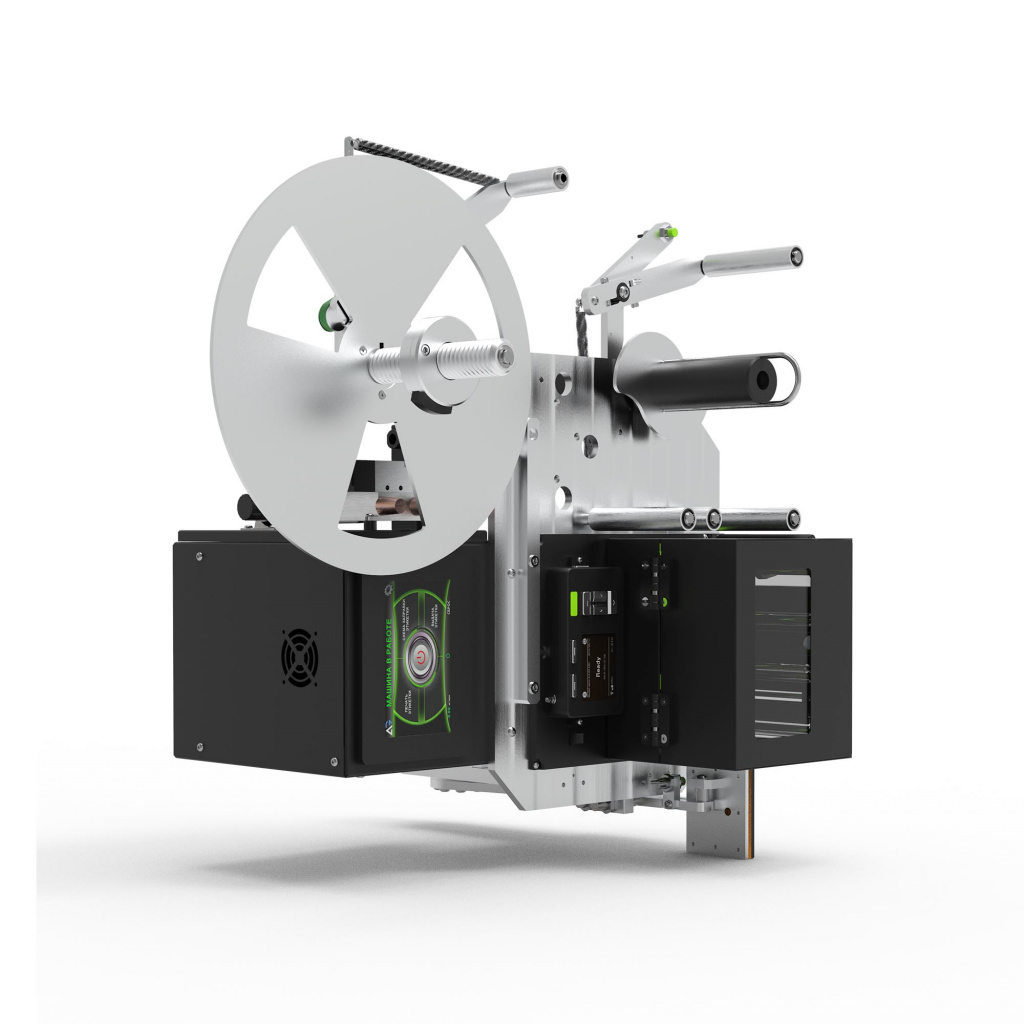

Автоматический принтер-аппликатор этикеток H-ПР-03Д
Предлагаем Автоматический принтер-аппликатор H-ПР-03Д, который предназначен для печати и переноса этикеток на объекты с помощью поворотного механизма аппликации. Данный принтер-аппликатор позволяет наносить две этикетки на смежные стороны.
Принтер-аппликатор Н-ПР-03Д состоит из следующих модулей:
- Автоматический принтер-аппликатор этикеток Н-ПР-03Д (на базе печатного блока TSC PEX-1131/1231)
- Стойка принтера-аппликатора СТ-03М;

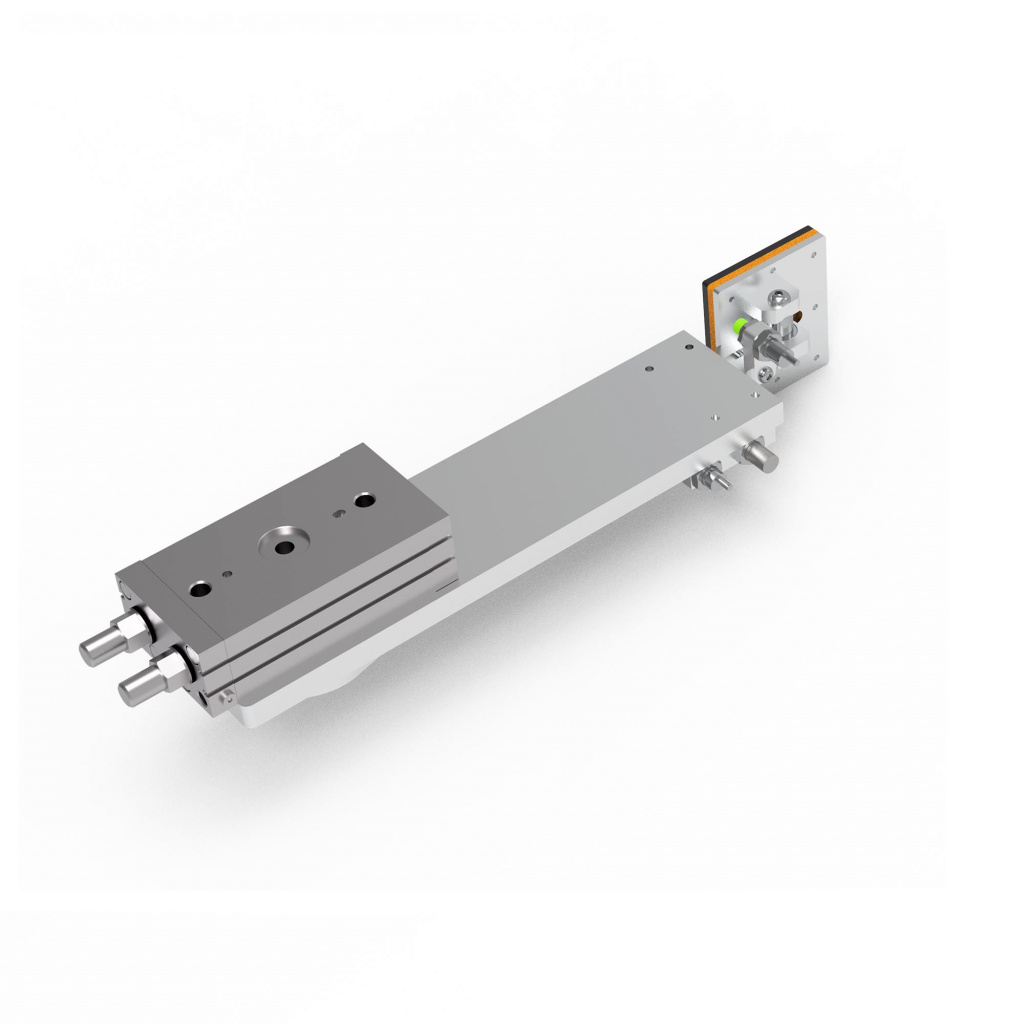

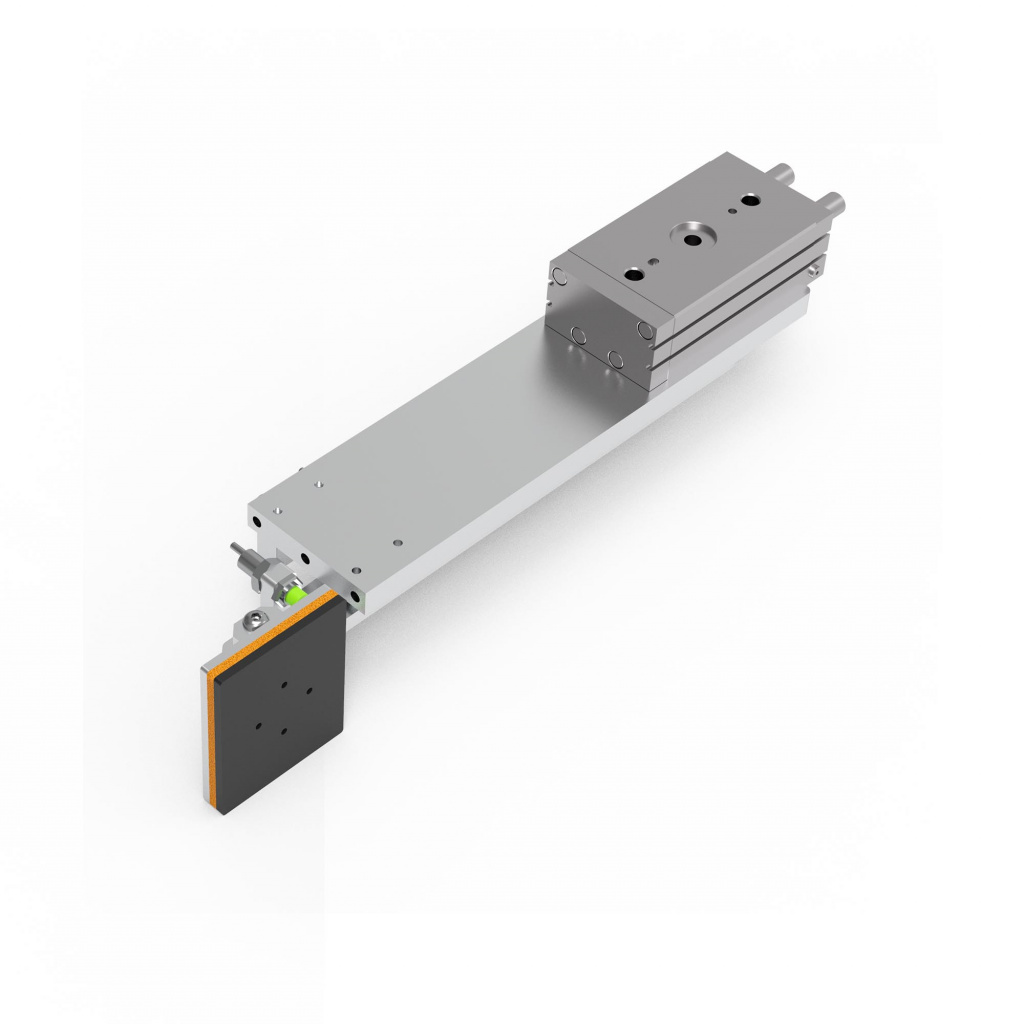

МОДУЛЬ ПЕРЕНОСА ЭТИКЕТКИ
Модуль с поворотным кронштейном разработан для нанесения двух этикеток на переднюю и боковую поверхность объекта. Принцип переноса этикеток: контактная площадка удерживает этикетку с помощью вакуума и крепится на кронштейне фиксированной длины, который при движении поршня пневмоцилиндра поворачивается вокруг фиксированной оси.
Это позволяет наносить этикетки на поверхности, перпендикулярные линии конвейера, вторая этикетка наносится с малым углом вылета цилиндра (контактная площадка имеет конструкцию с шарниром по оси Х) .Максимальный вылет поворотного кронштейна – 600мм. Размер этикетки (площадки) обязательно указывается при размещении заказа.

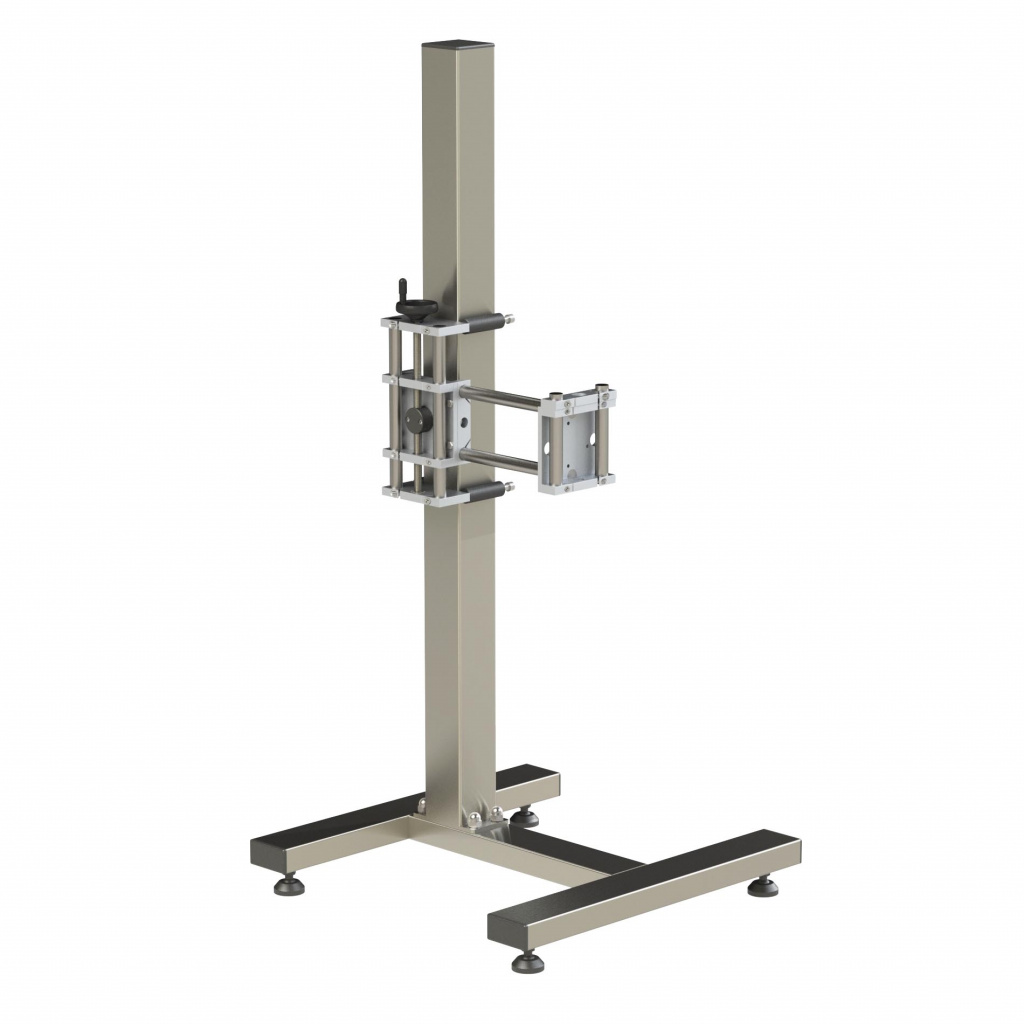

СТОЙКА ОСНОВАНИЕ СТ-03М С РЕГУЛИРОВКОЙ ПО X и Y
Универсальная стойка из нержавеющей стали, предназначена для крепления на нее Автоматического принтера-аппликатора и модуля переноса этикетки. Позволяет регулировать положение устройства по оси Y. Габаритные размеры (В)х(Д)х(Ш): 2000(1600)*х750х750 мм / Вес, кг 35 кг.
*может изменяться согласно ТЗ заказчика

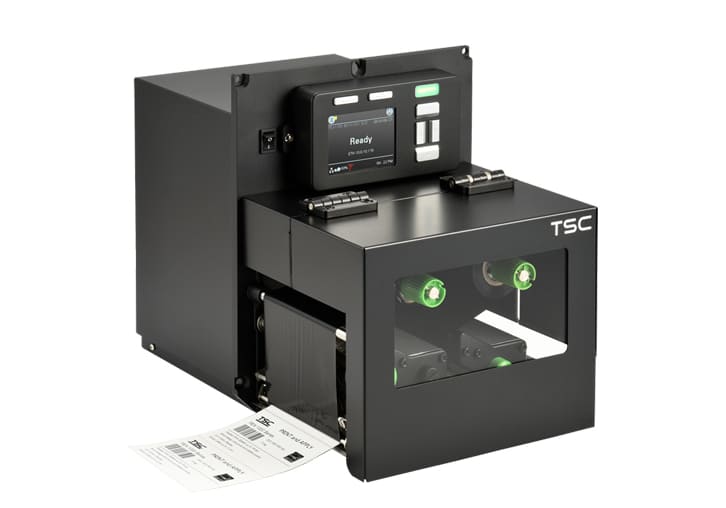

МОДУЛЬ ПЕЧАТИ
Модуль печати реализован на базе промышленного печатающего блока TSC Серии PEX-1000. Преимуществами данного модуля являются: Технология печати Thermal Smart Control позволяющая получать абсолютно четкие штрихкоды высочайшего качества, конструкция из литого алюминия предназначена для тяжелых условий эксплуатации, увеличенная скорость печати до 18 дюймов в секунду, интуитивно понятный в использовании ЖК-дисплей с диагональю 3,5 дюйма и 6 кнопками меню.
Характеристики:
| Объём флеш-памяти | 512 МБ |
| Объём оперативной памяти SDRAM | 512 МБ |
| Расширение флэш-памяти | до 32 ГБ |
| SD-карта | используется |
| Разрешение печати (dpi) | 300 dpi |
| Скорость печати, мм/сек | 355 (14 "/сек) |
| Тип печати | Термотрансферный |
| Макс. ширина печати, мм | 104 |
| Макс. длина печати, мм | 25 400 |
| Макс. длина красящего ролика, м | 600 (намотка OUT и IN) |
| Диаметр втулки красящего ролика, мм | 25,4 |
| Датчики | |
| Наличия бумаги и расстояния между этикетками (с настраиваемым положением) | |
| Чёрной метки (с настраиваемым положением) | |
| Конца красящей ленты | |
| Открытой печатающей головки | |
| Язык управления принтером | TSPL-EZ |
| Интерфейсы | USB 2.0 (кабель в комплекте), Ethernet (10/100) RS232, LPT, PS/2,GPIO |
| Размер принтера, мм | 245 (Ш) x 300 (В) x 390 (Д) |
| Вес, кг | 13 |
| Рабочая температура, ℃ |
5С ~ 40С |
