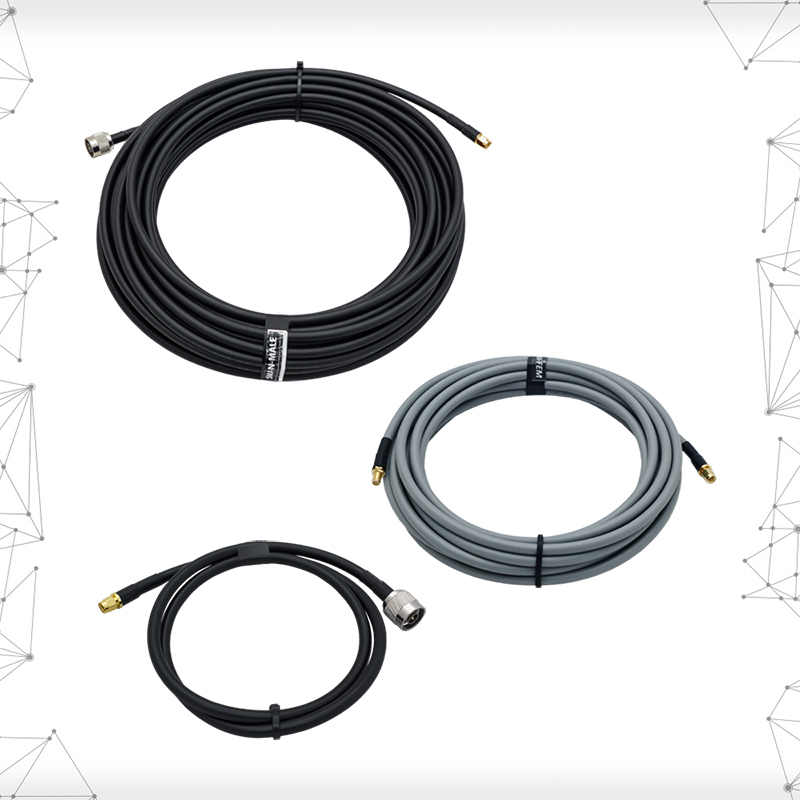

Что такое кабельная сборка и для чего она нужна?
Кабельной сборкой называется отрезок коаксиального кабеля с установленными на концах ВЧ‑коннекторами. Другими словами, это соединительный провод (джампер), предназначенный для коммутации различных радиоприборов с антеннами и друг с другом.
Заказная позиция востребована, когда вам необходимо соединить необычные устройства или выполнить коммутацию на нестандартном расстоянии. Эта услуга позволяет получить ВЧ‑провод, который полностью подойдёт вам по длине, уровню затухания и типу соединителей.
Преимущества кабельных сборок RFID Вселенная
От качества линии передачи зависит эффективность любой RFID системы. Сколь бы ни были качественными сами устройства, неработающая трасса может парализовать работу всей радиосистемы.
- Только качественный кабель. Мы используем кабели 50 Ом торговой марки Radiolab, которым доверяем. Доступны марки разного диаметра под бытовые и промышленные задачи.
- Только качественные разъёмы. Для большинства кабелей мы используем ВЧ‑коннекторы обжимного типа, которые имеют повышенную прочность и долговечность. Установка таких коннекторов происходит опрессовкой металлической гильзы, которая деформируется и сжимает корпус коннектора. Для кабелей большого диаметра (10D‑FB, 1/2″, 7/8″ и др.) применяются практичные прижимные разъёмы.
- Пайка центральной жилы. Чтобы повысить надёжность контакта и долговечность изделия, мы устанавливаем центральный пин (иглу) пайкой и избегаем цанговых соединений.
- Использование термоусадки. Для качественной изоляции от влаги и пыли применяется термоусадочная трубка, которая защищает «стык» провода и корпуса разъёма.
- Точная длина. Все заказные сборки имеют вымеренную длину: точно такую, как вы указали в заказе. Сотрудничая с нами, вы можете не опасаться, что присланный провод окажется короче или длиннее, чем вам нужно.
- Тестирование и проверка. Каждое изделие проходит этап тестирования. Инженер проверяет монтаж разъёмов, тестирует работоспособность кабельной линии и делает тест на отсутствие короткого замыкания.
- Придание товарного вида. После производства и тестирования кабельная сборка сворачивается в бухту и скрепляется пластиковыми стяжками. На провод наносится маркировка с указанием длины и типов разъёмов.
Выбор разъёмов и типа кабеля
Вы можете заказать кабельную сборку со следующими типами разъёмов и типом кабеля:
Коннекторы: N‑тип, SMA, RP‑SMA, F‑тип, FME, BNC, TNC, 7/16 DIN, 4.3‑10, FAKRA.
Коаксиальный кабель: RG‑58, RG‑6U, RG‑174, RG‑316, RG‑405, RG‑213, 5D‑FB, 8D‑FB, 10D‑FB, CNT‑300, CNT‑400.
Коаксиальный фидер: 1/2″, 1/2″ SF, 7/8″.
