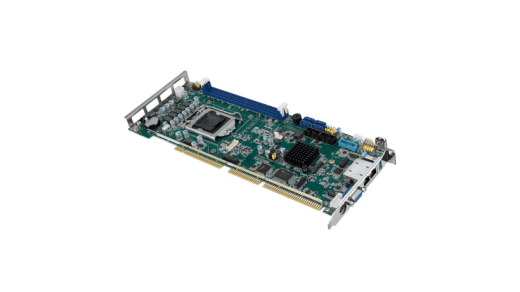

Материнская плата PCA-6029

Процессорная система

Процессор i7- i7- i7- i7- i5- i5- i5- i5- i3- i3- i3- 7700 7700T 6700 6700TE 7500 7500T 6500 6500TE 7101E 7101TE 6100

i3-6100TE

G4400

G4400TE

G3900

G3900TE

Скорость 3,6 ГГц 2,9 ГГц 3,4 ГГц 2,4 ГГц 3,4 ГГц 2,7 ГГц 3,2 ГГц 2,3 ГГц 3,9 ГГц 3,4 ГГц 3,7 ГГц

2,7 ГГц

3,3 ГГц

2,9 ГГц

2,8 ГГц

2,6 ГГц

Кэш 8 МБ 8 МБ 8 МБ 8 МБ 6 МБ 6 МБ 6 МБ 6 МБ 3 МБ 3 МБ 4 МБ

4 МБ

3 МБ

3 МБ

2 МБ

2 МБ

Сокет LGA

1151

Чипсет Intel H110

BIOS AMI, 128 МБ, SPI Flash

Автобус

ISA HISA (высокоскоростной драйвер ISA)

PCI 32 бит/33 МГц PCI

Память

Технология Двухканальная (без коррекции ошибок) U-DIMM DDR4 2133/2400 (процессор 6-го поколения до 2133, процессор 7-го поколения до 2400)

Максимальная частота МГц Объём 64 ГБ (по 32 ГБ на модуль DIMM)

Сокет 2 x DDR4, 288-контактный модуль DIMM

Графика

Контроллер на базе чипсета с интегрированной графикой Intel® HD

Общая системная память VRAM зависит от операционной системы

Двойной дисплей VGA+DVI или VGA+DP

Разрешение DVI-D поддерживает разрешение до 1920 x 1200 пикселей при частоте 60 МГц. Display Port поддерживает разрешение до 4096 x 2304 при частоте 60 МГц.

VGA поддерживает разрешение до 2048 x 1152 пикселей при частоте 60 Гц

Ethernet

Интерфейс 10/100/1000 Мбит/с

Контроллер локальной сети 1: Intel® I219-V. Контроллер локальной сети 2: Intel® I210-AT.

Разъём со светодиодом RJ45 x 2

SATA

SATA 3.0 x 4 (600 МБ/с)

Задний ввод-вывод

USB 3.0 1

Ethernet 2

VGA 1

PS/2 1 (Y-образный кабель PS/2 поддерживает 1 клавиатуру и 1 мышь)

Внутренний Разъем

USB До 7 портов USB 2.0 (6-контактный разъем, 1 порт типа A)

SATA 4

DVI-D/DP 1 (штыревой разъём)

КОМ 2

ИК-порт 1

GPIO 8-разрядный

Сторожевой таймер

Сброс выходной системы

Программируемый интервал 1–255 секунд

Разное

Аудиоинтерфейс Intel High Definition (требуется модуль расширения звука P/N: PCA-AUDIO-HDB1E)

Потребляемая мощность

Тестовая среда: процессор Intel® Core™ i7-6700, 3,40 ГГц, 65 Вт, 2 модуля по 32 ГБ, 2Rx8, DDR4 3200U

Напряжение +V12 +V5 +V5_SB

+V12_4P

Сила тока 0,13 А 0,94 А 0,08 А

1,33 А

Окружающая среда

Операционный нерабочий

Температура/влажность: 0–60 °C (32–140 °F); зависит от частоты процессора и системы охлаждения. -40–85 °C и 60 °C при относительной влажности 95 % без конденсации. Рабочая влажность: 40 °C при относительной влажности 85 % без конденсации.

Физический

Размеры (Д x В) 338 x 122 мм (13,3 x 4,8 дюйма)
