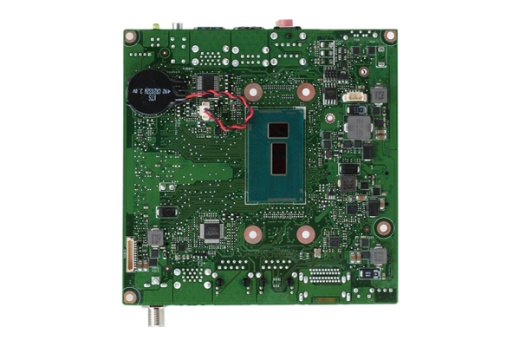

Материнская плата NITX-BD1
Цена по запросу
Арт. NITX-BD1
Intel® 5th Gen processor Nano-ITX Board With 2 DP, 1 LVDS and 7 USB port. USB 3.0 Port x 4, USB 2.0 Port x 3.
Подробности
Характеристики
Все данные, представленные на веб-сайте, предназначены только для ознакомления и не могут быть рассмотрены как публичное предложение в соответствии с положениями Статьи 437.
Материнская плата NITX-BD1
Цена по запросу
Арт. NITX-BD1
#PROP_TITLE#
—
#PROP_VALUE#
- 5th Generation Intel® ULT 15W Processor
- Three Independent Display: Display Port x 2, LVDS Port x 1 (Optional)
- Dual Gigabit Ethernet
- USB 3.0 Port x 4, USB 2.0 Port x 3
- Mini-PCIe Slot x 1, M.2 Slot x 1
| SYSTEM | |
| PROCESSOR | 5th Generation Intel® 14nm ULT i7-5650U/ i5-5350U/ i3-5010U BGA CPU 15W TDP |
| CHIPSET | Intergrated into SoC |
| MEMORY | SODIMM x 2 max. 16GB DDR3L 1600 MHz Non-ECC un-buffered memory |
| I/O CHIPSET | NCT5538D |
| ETHERNET | Realtek 8111G Giga LAN 10/100/1000Mb LANs x 2 RJ-45 x 2 |
| AUDIO | Realtek® ALC887 |
| TPM | — |
| EXPANSION SLOT | M.2 slot (M-key) x 1 length: 60mm (mSATA colay LVDS) auto detect Mini-Card half size (USB+PCIe+mSATA) x 1 default USB+PCIe MSATA BOM change |
| BIOS | 128M bit Flash ROM AMI BIOS |
| H/W MONITOR | Temperature Monitor on CPU/System Voltage Monitor on Vcore/5V/3.3V/12V Fan Monitor on Chassis |
| WATCHDOG TIMER | 1~255 steps by software program |
| SMART FAN CONTROL | Chassis Fan |
| WAKE ON LAN/ PXE | Yes (WOL/PXE) |
| POWER STATE | S3, S4, S5 |
| GRAPHICS | |
| GRAPHICS CHIPSET | Integrated Graphics LVDS via Chrontel CH7511 Support by add on M2 module |
| GRAPHICS MULTI DISPLAY | DP1+DP2+LVDS DP1+DP2 LVDS+DP1 LVDS+DP2 |
| VGA | — |
| DVI | — |
| HDMI | — |
| DISPLAYPORT | DP 1.2a (U): 3840 x 2160 (H): 4096 x 2304 |
| LVDS | 1920 x 1200 |
| EDP | — |
| BACKLIGHT CONTROL | Yes |
| ENVIRONMENTAL & POWER & ME | |
| BATTERY | Lithium battery |
| POWER REQUIREMENT | DC power jack x 1 (DC: 12V~19V Wide rage: 12V-5%~ 19V+10%) |
| OPERATING TEMPERATURE | 32°F ~ 131°F (0°C ~ 50°C) |
| STORAGE TEMPERATURE | -40°F ~185°F (-40°C ~85°C) |
| OPERATING HUMIDITY | 20% ~ 90% RH Non-condensing |
| CERTIFICATION | CE & FCC class A |
| FORM FACTOR | NANO ITX: 4.72” x 4.72” (120mm x 120mm) |
| WEIGHT | — |
| MTBF (HOURS) | 434910 |

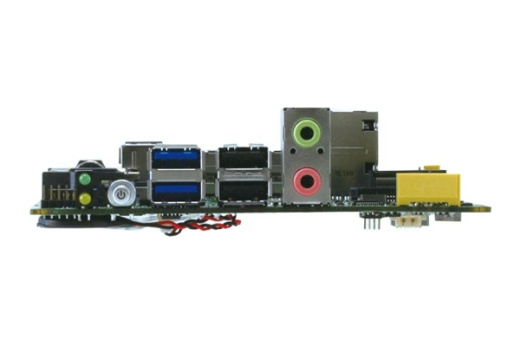

| FRONT PANEL I/O PORTS | |
| USB | USB 3.0 port x 2, USB 2.0 port x 2 USB header support USB 2.0 port x 1 (p=2.00mm) |
| AUDIO I/O | Audio jack x 2: Line-out (green) Mic-in (pink) |
| OTHERS | On/Off Button x 1 Power LED + HD LED x 1 |

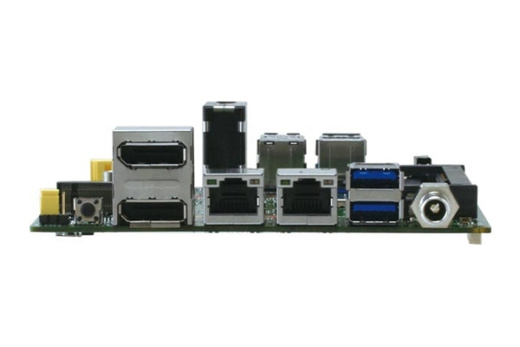

| REAR PANEL I/O PORTS | |
| USB | USB 3.0 port x 2 |
| DISPLAY I/O | DP connector x 2 |
| AUDIO I/O | — |
| LAN I/O | RJ-45 connector x 2 |
| SERIAL PORT | — |
| PS/2 PORT | — |
| OTHERS | Reset Switch x 1 DC power jack x 1 |
| INTERNAL I/O CONNECTORS | |
| STORAGE | SATA 6.0 Gb/s port x 1 M.2 slot for mSATA x 1 (optional) |
| USB | USB header support USB 2.0 port x 1 (p=2.00mm) |
| DISPLAY I/O | LVDS connector x 1 Support by add on M.2 module |
| AUDIO I/O | — |
| SERIAL PORT | COM port header x 1 P=1.25mm (RS-232) |
| PS/2 PORT | — |
| PARALLEL PORT | — |
| DIO | — |
| FAN | Chassis Fan connector x 1 (3-pin, p=2.00mm) |
| POWER | SATA power connector x 1 Support by add on M.2 module int. 2-pin reset switch x 1 Int. 2-pin power switch x 1 |
| OTHERS | Mini-Card half size x 1 (USB+PCIe+mSATA default USB+PCIe mSATA BOM change) LVDS inverter x 1 support by add on M.2 module |
| OS | |
| OS SUPPORT | Windows® 7 32/64-bit Windows® 8.1 32/64-bit Windows® 10 64-bit Linux Fedora |
