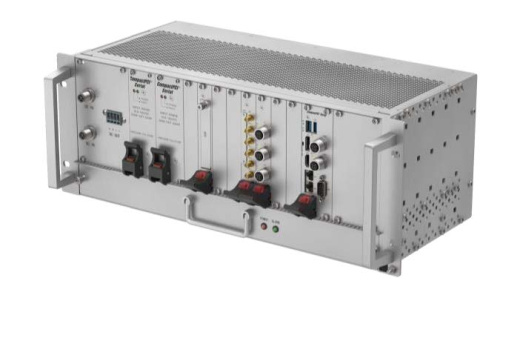

Встраиваемый компьютер GBOX-RT-0553U

ПРОЦЕССОР

Процессор Intel Coffee lake-H Core I3/I5/I7 или Xeon, до 8 ядер и 16 потоков, TDP 25 Вт или 45 Вт

Набор микросхем

Высокопроизводительный чипсет Intel CM246

Системная память

Двухканальный модуль памяти DDR4, встроенный модуль 8 ГБ + 1 модуль SODIMM, до 40 ГБ, поддержка ECC для процессоров Xeon и Core I3

Расширение

Слоты 7 и 8: 1 * PCIEx8 (PCIe Gen3 от CPU) + 1 * USB3.1 + 1 * USB2.0 INP1 и P2, 1 * G-LAN inP6;

Слот 6: 1 * PCIeX4 + 1 * USB3.1 + 1 * USB2.0 разъем inP1, 1 * разъем G-LAN inP6;

Слот 5: 1 * PCIeX4 + 1 * USB3.1 + 1 * USB2.0 в разъеме P1;

Слоты 3 и 4: 1 * PCIEx1 + SATA3.0 + 1 * USB2.0 в разъеме P1;

Слоты 1 и 2: 1 * SATA3.0 + 1 * USB2.0 в разъеме P1;

Слот 9 является системным слотом: 2 * PCIEx8 + 2 * PCIeX4 + 2 * PCIEx1 + 4 * USB3.1 + 4 * SATA3.0 + 8 * USB2.0 + 3 * G-LAN, стандартная спецификация CPCI-S.0 R2.0, предназначенная для разъемов P1, P2, P3, P4, P5 и MP6.

Графика

Графика Intel UHD, поддерживает DirectX11.1, OpenGL 5.0, OpenCL 2.1

Максимальное разрешение DP: 4096*2304 при 60 Гц, максимальное разрешение HDMI: 4096*2160 при 24 Гц, поддержка двух независимых дисплеев

Аудио

NC

Локальная сеть

1*Intel I210AT(IT) и 1*Intel I219LM PCIe Gig. Ethernet, 2*RJ45 со светодиодом, задняя панель процессорной стойки 3U

2*Intel I210AT(IT) PCIe Gig. Ethernet, 2*M12 со светодиодом, задняя панель мезонина-2 процессорной стойки 3U

3*Intel I210AT(IT) PCIe Gig. Ethernet со светодиодным индикатором, подключенный к P6 в слоте 6/7/8 с помощью Mezzanine-2 P6

Хранение

1 * Полноразмерный mSATA на плате Mezzanine-2 в корпусе 3UProcessor Blade, через слоты расширения 3U, до 4 * 2,5-дюймовых отсеков SATA, поддержка RAID0/1/5/10

Порты ввода-вывода

4 * Gig-LAN (2 * M12 с X-кодом + 2 * RJ45 со светодиодом мощностью 8 л.с.), 3 * Gig-LAN в разъеме P6 в слоте 6/7/8

2 * USB3.1 (тип A на 8 л.с.); 4 * USB3.1 подает сигналы на разъем inP1 слота 5/6/7/8; 8 * USB2.0 подает сигналы на разъем inP1 слота 1/2/3/4/5/6/7/8; 1 * DP + 1 * HDMI на 8 л.с.; 1 * RS232/RS485 DB9 на 8hprear

СВЕТОДИОДНЫЙ

1 * индикатор питания, 1 * индикатор жесткого диска, 4 * индикатора сетевого подключения (ACT/LINK). Все индикаторы расположены на задней панели 8HP

Управляющий SW

AT Power form, 1 * очистка CMOS-памяти

Источник питания

Стандартный изолированный блок питания с одним рельсом по умолчанию, сверхширокий диапазон входного напряжения 16,6–160 В постоянного тока, 4-контактный M12, опционально 1+1 с двойным резервированием; TDP: уточняется
