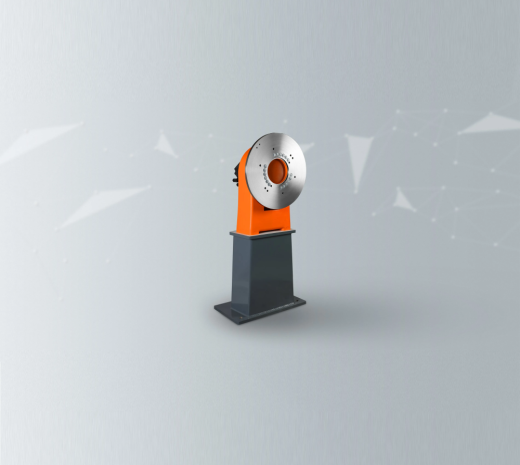

Одноосный позиционер KP1-H
Характеристики
Все данные, представленные на веб-сайте, предназначены только для ознакомления и не могут быть рассмотрены как публичное предложение в соответствии с положениями Статьи 437.
Одноосный позиционер KP1-H
#PROP_TITLE#
—
#PROP_VALUE#
Одноосный позиционер KP1-H с горизонтальной осью вращения
Одноосный позиционер KP1-H с горизонтальной осью вращения предназначен для высокоточного позиционирования заготовок. Доступен с грузоподъемностью 500, 750, 1 000, 1 500, 5 000, 6 300 или 12 000 килограммов. Радиусы инструмента от 800 до 1 200 мм обеспечивают максимально возможную гибкость при проектировании системы.
Преимущества одноосного позиционера KP1-H:
- Широкий ассортимент: Благодаря широкому выбору радиусов инструмента, высот загрузки и грузоподъемностей вы получаете максимально возможную гибкость при проектировании вашей системы.
- Высокая точность: Одноосный позиционер KP1-H с горизонтальной осью вращения гарантирует максимально точное позиционирование заготовок.
- Бесконечное вращение: Благодаря своей конструкции с бесконечным вращением позиционер KP1-H оптимально позиционируется и может использоваться без ограничений в любой ориентации оси.
- Компактный силуэт: Максимальная производительность может быть достигнута даже в самых ограниченных пространствах. Для этого позиционер KP1-H имеет особенно компактную конструкцию.
- Интегрированный полый вал: В варианте KP1-H HW позиционер имеет интегрированный полый вал, который позволяет подавать энергию и жидкости особенно компактным способом.
- Изолированная монтажная плита: Монтажные плиты электрически изолированы по умолчанию. Это упрощает процесс интеграции и увеличивает срок службы позиционера, особенно при дуговой сварке.
- Высокая мощность сварки: Сварка с током до 500 А при 100% цикле работы.
Данные и варианты позиционера KP1-H
| Модель | Номинальная грузоподъемность | Радиус инструмента | Высота загрузки | Повторяемость позиционирования | Диапазон вращения (с системой подачи энергии) | Диапазон вращения (без системы подачи энергии) | Время поворота (180°/360°) | Опционально: номинальный сварочный ток (100% ПВ), бесконечное вращение | Опционально: номинальный сварочный ток (60% ПВ), бесконечное вращение |
|---|---|---|---|---|---|---|---|---|---|
| KP1-H500-2 | 500 кг | 800 мм, 1 000 мм, 1 200 мм | 840 мм, 1 040 мм, 1 240 мм | 0,009° | +/–190° | Бесконечный | 2,5 с / 4,2 с | 500 А | 590 А |
| KP1-H750-2 | 750 кг | 800 мм, 1 000 мм, 1 200 мм | 840 мм, 1 040 мм, 1 240 мм | 0,009° | +/–190° | Бесконечный | 2,6 с / 4,3 с | 500 А | 590 А |
| KP1-H1000-2 | 1 000 кг | 800 мм, 1 000 мм, 1 200 мм | 840 мм, 1 040 мм, 1 240 мм | 0,009° | +/–190° | Бесконечный | 2,3 с / 3,9 с | 500 А | 590 А |
| KP1-H1500-2 | 1 500 кг | 800 мм, 1 000 мм, 1 200 мм | 840 мм, 1 040 мм, 1 240 мм | 0,009° | +/–190° | Бесконечный | 2,5 с / 4,1 с | 500 А | 590 А |
| KP1-H1100 HW | 1 100 кг | 900 мм, 1 000 мм, 1 100 мм, 1 200 мм | — | — | — | — | — | — | — |
| KP1-H2600 HW | 2 600 кг | 900 мм, 1 000 мм, 1 100 мм, 1 200 мм | — | — | — | — | — | — | — |
| KP1-H5000 HW | 5 000 кг | 1 100 мм | — | — | — | — | — | — | — |
| KP1-H6300 HW | 6 300 кг | 1 100 мм | — | — | — | — | — | — | — |
| KP1-H12000 HW | 12 000 кг | 1 100 мм | — | — | — | — | — | — | — |
