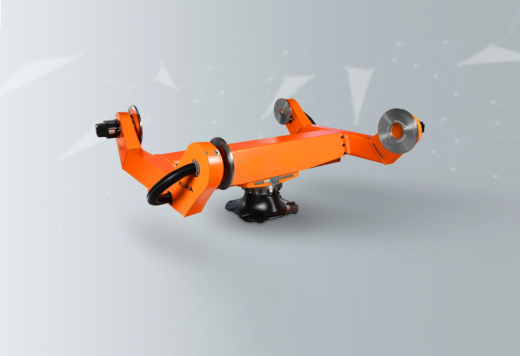

Трехосный позиционер KP3‑V2H
Трехосный позиционер KP3‑V2H с двумя обрабатывающими станциями обеспечивает максимальную гибкость по грузоподъёмности, радиусу инструмента и расстоянию между монтажными плитами. Доступен в исполнениях с грузоподъёмностью 500, 750, 1 000 и 1 500 кг на сторону.
Преимущества трехосного позиционера KP3‑V2H
- Максимальная гибкость: Размеры позиционера можно точно адаптировать под конкретную установку. Доступны различные радиусы инструмента и расстояния между монтажными плитами.
- Единая схема отверстий: Все трехосные позиционеры KP3‑V2H имеют одинаковую схему отверстий, что упрощает планирование и интеграцию в установку.
- Компактная конструкция: Позиционер спроектирован с минимальными внешними габаритами.
- Простая интеграция: В противоопоре предусмотрена компенсация длины 5 мм, позволяющая компенсировать допуски инструментальных кареток.
- Изолированная монтажная плита: Монтажные плиты по умолчанию электрически изолированы. Это упрощает интеграцию и продлевает срок службы позиционера, особенно при дуговой сварке.
- Высокая сварочная мощность: Допускается сварка током до 1 000 А при 100% продолжительности включения (ПВ).
Данные и варианты позиционера
| Модель | Грузо‑подъёмность, на сторону |
Радиус инструмента |
Расстояние между монтажными плитами (шаг 200 мм) |
Высота загрузки |
Повторяемость, ось 1 |
Повторяемость, оси 2/3 |
Диапазон, ось 1 |
Диапазон осей 2/3, с подачей энергии |
Диапазон осей 2/3, без подачи энергии |
Время 180°, ось 1 |
Время 180°/360°, оси 2, 3 |
Ток 100% ПВ, бесконечное вращение |
Ток 60% ПВ, бесконечное вращение |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KP3‑V2H500‑2 | 500 кг | 600, 800, 1 000 мм |
1 600–3 000 мм | 835 / 950 мм | 0,0023° | 0,009° | ±185° | ±190° | Бесконечный | 3,6 с | 2,5 с / 4,2 с | 590 / 1 180 А | 590 / 1 180 А |
| KP3‑V2H750‑2 | 750 кг | 600, 800, 1 000 мм |
1 600–3 000 мм | 835 / 950 мм | 0,0023° | 0,009° | ±185° | ±190° | Бесконечный | 3,7 с | 2,6 с / 4,3 с | 590 / 1 180 А | 590 / 1 180 А |
| KP3‑V2H1000‑2 | 1 000 кг | 600, 800, 1 000 мм |
1 600–3 000 мм | 835 / 950 мм | 0,0023° | 0,009° | ±185° | ±190° | Бесконечный | 3,9 с | 2,3 с / 3,9 с | 590 / 1 180 А | 590 / 1 180 А |
| KP3‑V2H1500‑2 | 1 500 кг | 600, 800, 1 000 мм |
1 600–3 000 мм | 835 / 950 мм | 0,0023° | 0,009° | ±185° | ±190° | Бесконечный | 4,1 с | 2,5 с / 4,1 с | 590 / 1 180 А | 590 / 1 180 А |
