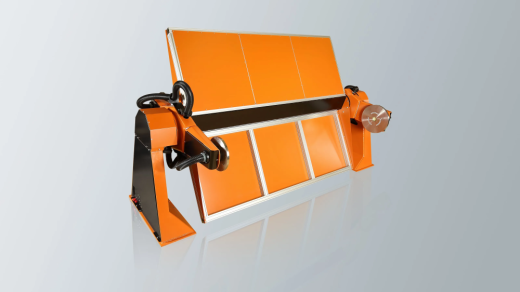

Трехосный позиционер KP3‑H2H
Трехосный позиционер KP3‑H2H с двумя обрабатывающими станциями обеспечивает максимальную гибкость по грузоподъёмности, радиусу инструмента и расстоянию между монтажными плитами. Доступен в исполнениях с грузоподъёмностью 500, 750 и 1 000 кг на сторону и предназначен для обработки заготовок в ограниченном пространстве.
Преимущества трехосного позиционера KP3‑H2H
- Максимальная гибкость: Доступен широкий выбор радиусов инструмента и расстояний между монтажными плитами под конкретные требования задачи.
- Компактная конструкция: Позиционер спроектирован с минимальными внешними габаритами.
- Большие расстояния между плитами: Расстояние между монтажными плитами может достигать 4 400 мм, что позволяет компактно обрабатывать длинные заготовки.
- Бесконечное вращение: Бесконечно вращающиеся монтажные плиты обеспечивают оптимальное позиционирование и обработку заготовок в любой ориентации оси.
- Простая интеграция: В противоопоре предусмотрена компенсация длины ±5 мм для компенсации допусков инструментальных кареток.
- Изолированная монтажная плита: Монтажные плиты по умолчанию электрически изолированы. Это упрощает интеграцию и продлевает срок службы позиционера, особенно при дуговой сварке.
- Высокая сварочная мощность: Допускается сварка током до 1 000 А при 100% продолжительности включения (ПВ).
Данные и варианты позиционера
| Модель | Грузо‑подъёмность, на сторону |
Радиус инструмента |
Расстояние между монтажными плитами (шаг 400 мм) |
Повторяемость позиционирования |
Диапазон, ось 1 |
Диапазон осей 2/3, с подачей энергии |
Диапазон осей 2/3, без подачи энергии |
Ток 100% ПВ, бесконечное вращение |
Ток 60% ПВ, бесконечное вращение |
|---|---|---|---|---|---|---|---|---|---|
| KP3‑H2H 500 | 500 кг | 600 мм | 1 600–4 400 мм | — | −185° … +5° | ±185° | Бесконечный | 500 А / 1 000 А | 590 А / 1 180 А |
| KP3‑H2H 750 | 750 кг | 600 / 700 / 800 мм |
2 000–4 400 мм | — | −185° … +5° | ±185° | Бесконечный | 500 А / 1 000 А | 590 А / 1 180 А |
| KP3‑H2H 1000 | 1 000 кг | 600 / 700 / 800 мм |
2 000–4 400 мм | — | −185° … +5° | ±185° | Бесконечный | 500 А / 1 000 А | 590 А / 1 180 А |
