Линейная ось робота KUKA KL 5000

Линейная ось KL 5000 представляет собой внешнюю ось с опциональной интеллектуальной системой смазки, упрощающей техническое обслуживание. Система KUKA Lubricate Kit автоматически смазывает зубчатую рейку и направляющую во время работы оборудования.

Высокая грузоподъемность KL 5000

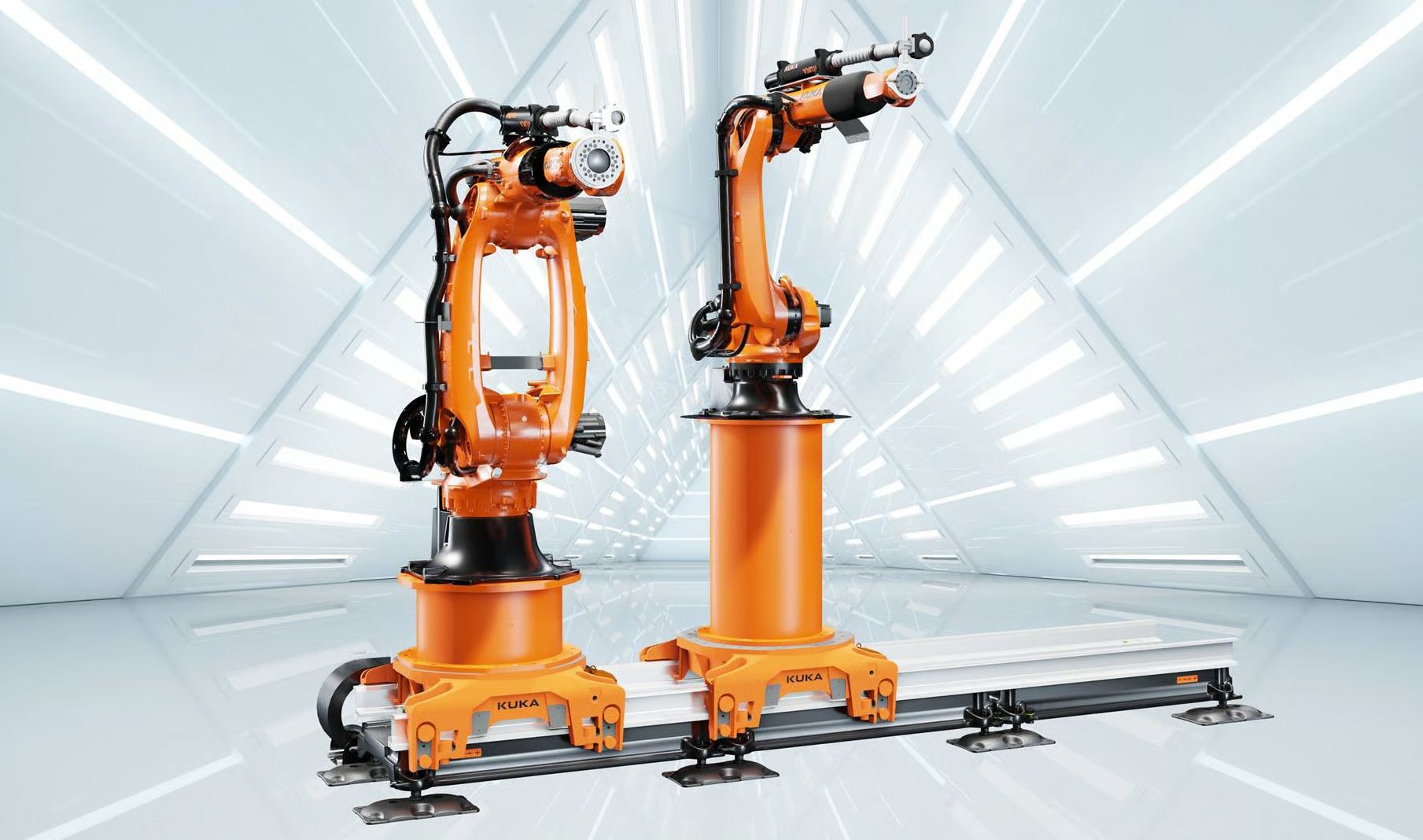

Линейная ось KL 5000 предназначена для перемещения тяжелых грузов массой до 5000 кг. На оси можно устанавливать роботов с грузоподъемностью до 800 кг и рабочим радиусом почти 4000 мм.

По настраиваемой линейной оси длиной до 31 метра можно перемещать до четырех роботов с помощью кареток. В исполнении Flex на оси также можно устанавливать роботов других производителей.

Конструкция линейной оси KL 5000

Усиленная рама

• Ширина для роботов KR QUANTEC: от 200 до 1400 мм.
• Ширина для роботов KR FORTEC: 250 или 500 мм.

Кабельная цепь

Кабельная цепь предназначена для размещения силовых кабелей, периферийных соединений и соединительного кабеля робота.

• Внутренняя или внешняя прокладка цепи по всей длине линейной оси.
• Доступна новая конструкция цепи, обеспечивающая более простое техническое обслуживание.

Каретка

• Монтажные отверстия для роботов KR QUANTEC с грузоподъемностью до 300 кг и KR FORTEC с грузоподъемностью до 800 кг.
• Исполнение Flex для роботов других производителей.
• Одновременная установка до четырех кареток.
• Ширина каретки: 1200 мм.
• Комплект KUKA Lubricate Kit с интегрированным оборудованием для автоматической смазки зубчатой рейки и направляющей в угловых точках каретки.

Сегменты

• Сегменты длиной 1,5 или 2 метра обеспечивают гибкую сборку оси: ее длину можно увеличивать или уменьшать в любое время.
• Минимальная длина перемещения: 0,3 м.
• Минимальная высота подъема: 300 мм.
• Максимальная длина линейной оси: 31 м.
• Более длинные линейные оси доступны по запросу для конкретного проекта.

Программное обеспечение

• Регистрация данных о пройденных расстояниях, времени работы и других параметрах.
• Отображение истории и общего состояния: информация о наработке и времени работы.
• Отображение текущих и предстоящих задач технического обслуживания.
• Информация о смазочном материале: расход и количество заправки.

Преимущества линейной оси KL 5000

KL 5000 упрощает соединение различных производственных участков. Линейная ось стала более прочной, гибкой и удобной в эксплуатации.

Простая интеграция

• Стандартная длина до 31 м; более длинные линейные оси доступны по запросу.
• Увеличение или уменьшение длины с помощью переменных базовых элементов.
• Плавающие монтажные основания для компенсационных швов.
• Внутренняя или внешняя прокладка кабельной цепи по всей длине оси.

Простота и гибкость

• Одна прочная линейная ось для установки до четырех роботов.
• Каретки для роботов KR QUANTEC, KR FORTEC и KR FORTEC ultra.
• Исполнение Flex для роботов других производителей.
• Опциональные системы смазки.
• Внутренняя или внешняя система энергоснабжения.

Простое техническое обслуживание

• Низкие требования к техническому обслуживанию.
• Демонтаж промышленных роботов не требуется.
• Простая замена двигателей и редукторов.
• Понятное руководство по техническому обслуживанию.

Удобство эксплуатации

• Автоматическая смазка зубчатой рейки и направляющей.
• Счетчик расстояния для точного определения времени перемещения оси.
• Просмотр пройденных расстояний непосредственно на смарт-панели и ноутбуке.
• Крепление осей с помощью болтов вместо сварки.

Новые системы смазки с автоматическим сбором данных

Для линейной оси KL 5000 доступно программное обеспечение KUKA.Lubricate. Оно автоматически регистрирует и анализирует пройденные расстояния и время работы.

Комплект KUKA Lubricate Kit расширяет функциональность системы: смазка направляющей выполняется не вручную, а запускается программным обеспечением по мере необходимости.

Линейная ось оснащается насосами, которые автоматически смазывают зубчатую рейку и направляющую через четыре угловые точки каретки во время работы роботов. Количество смазочного материала рассчитывается программным обеспечением с учетом пройденного расстояния.

Технические характеристики KL 5000 и KL 4000
